BEDIENUNGSANLEITUNG STROMZÄHLER KAIFA MB310H4BDE

Hier finden Sie alle wichtigen Informationen für die Bedienung Ihrer modernen Messeinrichtung Kaifa MB310H4BDE

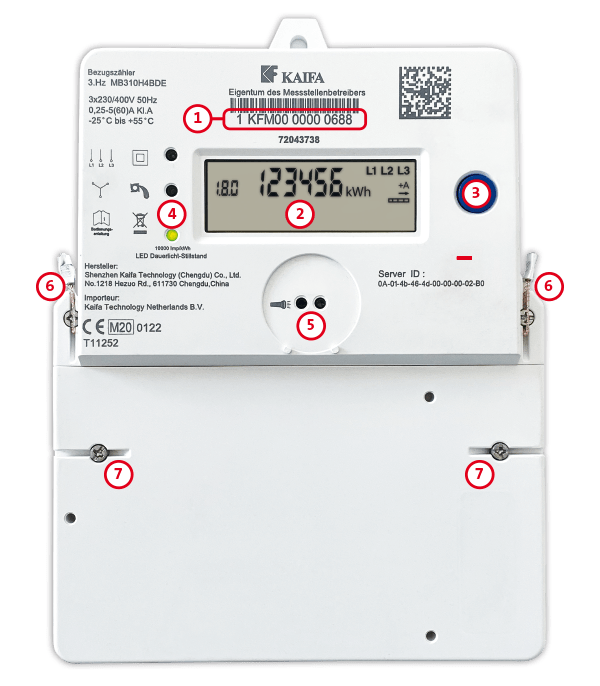

Bedienelemente

Bedienung Stromzähler Kaifa MB310H4BDE
  1. Zählernummer (exemplarische Nummer in der Abbildung)
  2. LCD-Display
  3. mechanische Bedientaste
  4. Energieimpulsdiode
  5. Optische Bedientaste des Displays und Datenschnittstelle
  6. Plombierung des Gehäuseoberteils
  7. EVU plombierte Abdeckung des Gehäuseunterteils


So erhalten Sie Einsicht in Ihre Verbrauchsdaten:

Bei einmaligem Betätigen der Bedientaste (3) erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Nach der Eingabe des PIN-Codes sind Ihre Verbrauchsdaten abrufbereit.

Optional können Sie die optische Bedientaste (5) nutzen. Beim einmaligen Betätigen der optischen Bedientaste mittels Lichtquelle (beispielsweise: Taschenlampe) erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Nach der Eingabe des PIN-Codes sind Ihre Verbrauchsdaten abrufbereit.

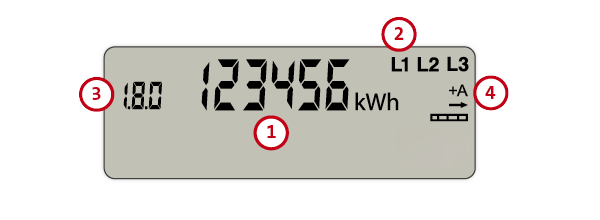

LCD-Display

Display Stromzähler Kaifa
  1. Zählerstand
    sechs Zeichen ohne Nachkommastelle mit führenden Nullen
  2. Phasenanzeigen
    Anzeige der anliegenden Phasenspannungen
  3. OBIS-Code
    OBIS-Code des angezeigten Zählerstands
  4. Anzeige der Energierichtung
    +A Sie beziehen Strom aus dem Netz des Energieversorgers.
    -A Sie speisen Strom in das Netz des Energieversorgers ein.

    Die Simulation der Läuferscheibe zeigt einen herkömmlichen Stromzähler an.
    Die Weiterschaltung der Segmente erfolgt in 100 mWh-Schritten. Ab einer Leistung > 1 Kilowatt ist keine Änderung mehr erkennbar.
